YAMAHA RTX1200でIPsec VPN設定(クライアント接続)ドキュメント2.クライアント編

投稿日:2012年12月28日

前回はルーターの設定編だったので、今回はクライアントソフトYMS-VPN7を使用しての接続の手順を記載しました。
IPアドレスは記述例として入力してありますので、参考にされる場合は都度読み替えてください。
※ソフト自体のインストールは、取扱説明書に記載されているため省略しています。

外部リンク
YAMAHAの公式サイトよりお借りしました!
クライアントソフトウェアの取扱説明書
YAMAHA ルーターシリーズの接続事例集 / VPNクライアントソフトとの接続

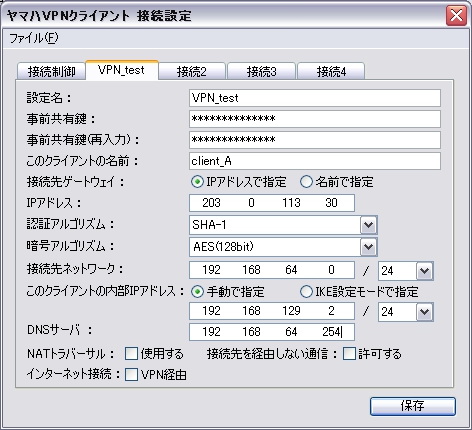

1.クライアント接続
YAMAHAの公式サイトの設定例にはパラメータの入力例が無かったので、前エントリで設定した情報に合わせて
入力した内容をアップしてみました。

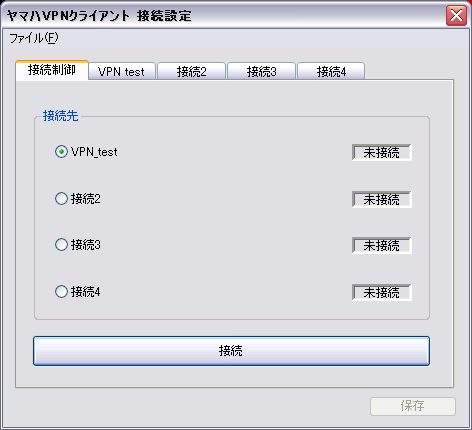

2.設定を保存したら、プロファイルとして登録されます。

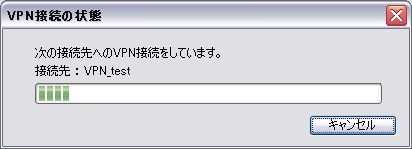

3.”接続”をクリックすると接続ダイアログが表示されます。

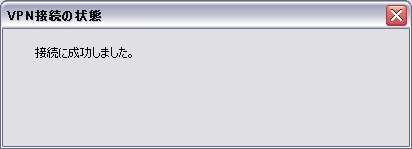

4.接続に成功すると”成功しました”ダイアログが表示されます。

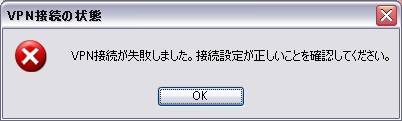

5.失敗した場合、3のダイアログののち以下のメッセージがダイアログで表示されます。
設定内容を見直して、再度接続を試行してください。
